Détails
Les roulements de support d'extrémité de vis à billes de la série FKFF ont des niveaux de précision C5 et C7, avec une précision de positionnement C5 de ±0,05 mm et une répétabilité de ±0.01 - ±0,02 mm, ce qui les rend adaptés à une utilisation dans des équipements de précision tels que les machines-outils CNC. Après le traitement de noircissement par pénétration de la surface, excellentes performances anti--corrosion, la durabilité est grandement améliorée. Le matériau est fabriqué en acier allié de haute qualité, rigide et capable de résister à de grandes charges axiales et radiales et de fonctionner de manière stable. Circulation fluide de la balle, efficacité de transmission de plus de 90 %, l'effet d'économie d'énergie - est remarquable. Une installation pratique, de taille standard de l'industrie, peut être rapidement adaptée à différents types d'équipements.
Caractéristiques du produit
Caractéristiques principales des roulements de support d'extrémité de vis à billes FK FFB
Positionnement et rétention de très-haute précision
Utilisant des processus de meulage de précision, rugosité de la surface de montage inférieure ou égale à 0,8 μm, précision de positionnement répétée ± 0,002 mm, compatible avec les équipements de haute -précision ; une conception spéciale garantit un taux de dégradation de la précision à long terme-inférieur à 5 %.
Rigidité et capacité de charge élevées
Configuration optimisée des roulements à contact oblique + boîtier renforcé résistant aux charges combinées radiales/axiales tout en maintenant la stabilité dans des conditions de service difficiles ; les composants clés subissent une cémentation et une trempe (HRC58-62), prolongeant la durée de vie de plus de 30 % par rapport aux produits conventionnels.
Faible-friction Fonctionnement à-vitesse élevée
La conception adaptée avec précision-minimise la résistance, atteignant un coefficient de frottement inférieur ou égal à 0,0015 avec une vitesse de rotation maximale de 10 000 rpm ; Bruit Inférieur ou égal à 55 dB, déformation Inférieure ou égale à 0,001 mm à une élévation de température de 10 degrés, garantissant une stabilité de vitesse élevée-.
Adaptabilité pratique et modulaire
Interfaces standardisées compatibles avec les vis à billes traditionnelles de 16 -80 mm, les méthodes d'installation montées sur bride de support-, montées sur base et autres ; les interfaces personnalisables permettent un remplacement rapide sans modification de l'équipement.
Durabilité dans les environnements difficiles
Conçu pour des conditions industrielles complexes avec une protection multi-couche : le traitement de surface multi-antirouille-résiste à plus de 48 heures d'essais au brouillard salin sans corrosion, résistant efficacement à la dégradation des composants induite par l'humidité-. Les joints de contact intégrés dans les roulements + les cache-poussière empêchent la pénétration de débris et de particules, réduisant ainsi l'usure interne et prolongeant les intervalles de maintenance.
Maintenance pratique et support complet du cycle de vie
Pièces d'usure remplaçables sans démontage du matériel, fournies avec outils d'installation et manuels d'entretien. Offre des conseils de sélection et des plans de maintenance adaptés aux spécifications de l’équipement.
|
Nom du produit |
Roulements de support d'extrémité de vis à billes |
|
Matériel |
45#, acier à roulement |
|
Application |
Machines-outils, équipements d'automatisation, aérospatiale, militaire, fabrication de semi-conducteurs, équipements médicaux et instruments de mesure de précision. |
|
Spécification |
FKFF10, FKFF12, FKFF15, FKFF20, FKFF25, FKFF30 |
|
Précision |
C5, C7 |
|
Conditionnement |
Sac en plastique dans une boîte ou une caisse en bois. |
|
Délai de livraison |
Selon les exigences du client. |
Paramètres de spécification
|
Taper |
d1 |
L |
H |
F |
E |
Dg6 |
A |
PCD |
B |
L1 |
T1 |
X |
Y |
Z |
|
FK5 |
5 |
16.5 |
6 |
10.5 |
18.5 |
20 |
34 |
26 |
26 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FK6 |
6 |
20 |
7 |
13 |
22 |
22 |
36 |
28 |
28 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FC 8 |
8 |
23 |
9 |
14 |
26 |
28 |
43 |
35 |
35 |
7 |
4 |
3.4 |
6.5 |
4 |
|
FK10 |
10 |
27 |
10 |
17 |
29.5 |
34 |
52 |
42 |
42 |
7.5 |
5 |
4.5 |
8 |
4 |
|
FK12 |
12 |
27 |
10 |
17 |
29.5 |
36 |
54 |
44 |
44 |
7.5 |
5 |
4.5 |
8 |
4 |
|
FK15 |
15 |
32 |
15 |
17 |
36 |
40 |
63 |
50 |
52 |
10 |
6 |
5.5 |
9.5 |
6 |
|
FK17 |
17 |
45 |
22 |
23 |
47 |
50 |
77 |
62 |
61 |
11 |
9 |
6.6 |
11 |
10 |
|
FK20 |
20 |
52 |
22 |
30 |
50 |
57 |
85 |
70 |
68 |
8 |
10 |
6.6 |
11 |
10 |
|
FK25 |
25 |
57 |
27 |
30 |
60 |
63 |
98 |
80 |
79 |
13 |
10 |
9 |
15 |
13 |
|
FK30 |
30 |
62 |
30 |
32 |
61 |
75 |
117 |
95 |
93 |
11 |
12 |
11 |
1Z.5 |
15 |
|
Taper |
d1 |
L |
H |
F |
Dg6 |
A |
PCD |
B |
X |
Y |
Z |
|
FF6 |
6 |
10 |
6 |
4 |
22 |
36 |
28 |
28 |
3.4 |
6.5 |
4 |
|
10 francs français |
8 |
12 |
7 |
5 |
28 |
43 |
35 |
35 |
3.4 |
6.5 |
4 |
|
FF 12 |
10 |
15 |
7 |
8 |
34 |
52 |
42 |
42 |
4.5 |
8 |
4 |
|
15 francs français |
15 |
17 |
9 |
8 |
40 |
63 |
50 |
52 |
5.5 |
9.5 |
5.5 |
|
FF17 |
17 |
20 |
11 |
9 |
50 |
77 |
62 |
61 |
6.6 |
11 |
6.5 |
|
20 F.F. |
20 |
20 |
11 |
9 |
57 |
85 |
70 |
68 |
6.6 |
11 |
6.5 |
|
25 francs français |
25 |
24 |
14 |
10 |
63 |
98 |
80 |
79 |
9 |
14 |
8.5 |
|
30 F.F. |
30 |
27 |
18 |
9 |
75 |
117 |
95 |
93 |
11 |
17.5 |
11 |

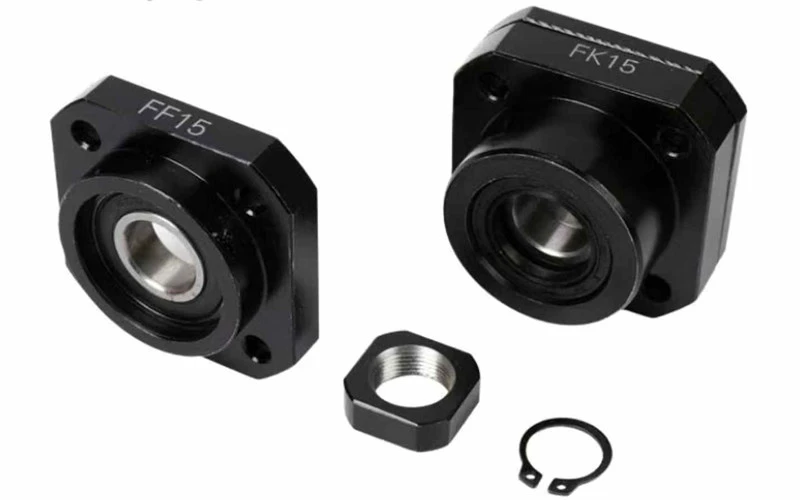

Affichage du produit
Application de scénario
Large gamme d'utilisation des roulements
Ventes directes d'usine, n'hésitez pas à acheter
Applications des roulements de support d'extrémité de vis à billes
Machines-outils CNC de précision
Répondant aux exigences de haute-précision de la découpe des métaux et de l'usinage de moules, ces supports offrent une répétabilité de ±0,002 mm et une rigidité exceptionnelle. Ils fournissent une base stable pour les systèmes d'alimentation dans les centres d'usinage verticaux, les tours horizontaux et les machines à cinq-axes, garantissant un positionnement précis de la broche et de la tourelle tout en atténuant les erreurs de positionnement qui compromettent la qualité de l'usinage.
Secteur des équipements d’automatisation industrielle
Répondant aux exigences de « haute efficacité et bon fonctionnement » de la production automatisée, la base de support facilite le mouvement alternatif rapide dans les modules linéaires, les robots cartésiens et les chaînes d'assemblage automatisées grâce à son faible coefficient de frottement inférieur ou égal à 0,0015 et à sa compatibilité avec une vitesse élevée de 10 000 rpm. Cela réduit la résistance opérationnelle et améliore l’efficacité globale de la production.
Secteur des équipements électroniques à semi-conducteurs
Répondant aux exigences de propreté et de précision du traitement des plaquettes et des puces, la base de support utilise des joints de roulement pour bloquer la poussière et des revêtements anticorrosion-multicouches-pour résister à l'humidité. Cela garantit la précision des micro-opérations des machines de lithographie de plaquettes, des équipements d'emballage de puces et des machines de perçage de PCB, en s'adaptant aux environnements exigeants des ateliers de semi-conducteurs.
Secteur des dispositifs médicaux
Les bases de support répondent aux exigences des équipements médicaux en matière de « fonctionnement stable et silencieux et d'adaptation large de la température » : maintien de performances stables entre -10 degrés et 60 degrés, avec un bruit de fonctionnement inférieur ou égal à 55 dB. Convient aux équipements d'imagerie médicale, aux robots chirurgicaux et aux pompes à perfusion de précision, fournissant un support fiable pour garantir un fonctionnement à long terme.
Secteur de l'usinage lourd et des équipements laser
Répondant aux exigences de résistance aux chocs de la découpe intensive-et de la découpe laser, la base de support offre une capacité portante élevée-contre les charges composites radiales/axiales et une conception résistante à la fatigue-. Il sous-tend les découpeuses laser, les fraiseuses à portique-pour usage intensif et les cintreuses CNC, résistant aux impacts de charge à haute fréquence-tout en maintenant la précision opérationnelle de l'équipement.
Secteur des équipements pour les nouvelles énergies
Répondant aux exigences « adaptation environnementale + assurance de précision » pour les batteries au lithium et la production photovoltaïque, les bases de support présentent une résistance à l'humidité et à la poussière adaptée aux environnements d'atelier. Simultanément, leur support de haute -précision garantit une épaisseur de feuille d'électrode uniforme dans les laminoirs de feuilles d'électrodes pour batteries au lithium et une précision dimensionnelle dans les équipements de découpe de plaquettes de silicium photovoltaïques, améliorant ainsi la qualité des nouveaux produits énergétiques.
Service et assistance
Roulements de support d'extrémité de vis à billes Services et assistance spécialisés
Lorem ipsum dolor sit amet,consectetur.
Assistance en matière de personnalisation et de conformité avant-vente
+
-
Fournir des solutions de supports personnalisées adaptées aux spécifications spécifiques de l'équipement (par exemple, dimensions, exigences de charge). Émettre simultanément des rapports sur les matériaux et des documents de certification environnementale conformes aux normes de l'industrie (particulièrement adaptés aux secteurs médicaux et de fabrication de précision), en aidant les clients à mener à bien les processus d'approbation de conformité des équipements afin de garantir l'adéquation du produit aux scénarios d'application.
Précision dans le-service commercial
+
-
Envoyez des équipes techniques spécialisées pour-des conseils d'installation sur site. Affinez-les paramètres de support en fonction des besoins opérationnels de l'équipement pour garantir que les mesures critiques telles que les niveaux de bruit et la précision du positionnement répondent aux normes. Fournissez des outils d’installation spécialisés gratuits et des manuels de maintenance illustrés pour simplifier les opérations des clients.
Réponse post-vente rapide-
+
-
Une hotline de service dédiée 24 heures sur 24 est disponible, avec des solutions fournies dans les 4 heures suivant le signalement d'un défaut. Les pièces de rechange courantes sont conservées en stock pour minimiser les temps d'arrêt des équipements.
Assurance de maintenance à cycle complet-
+
-
Des rappels de maintenance proactifs sont envoyés aux clients tous les 6 mois. Des recommandations de maintenance personnalisées sont fournies en fonction des conditions de fonctionnement réelles pour prolonger la durée de vie de la base de support et réduire les coûts d'utilisation à long terme.
