Informations sur le produit

Dans le système de mouvement linéaire, le RAIL LINÉAIRE EN ACIER INOXYDABLE est le composant clé, composé d'acier inoxydable de haute qualité, d'un rail de guidage, d'un curseur et d'une bille en acier. Les matériaux sont tous en acier inoxydable, la résistance à la rouille et à la corrosion est grandement améliorée, adaptée à la transformation des aliments, aux environnements médicaux, chimiques et autres environnements difficiles. Sa surface est finement meulée, haute rectitude, le curseur et le rail de guidage avec un faible coefficient de frottement précis lors du fonctionnement, une précision de positionnement jusqu'à ± 0,002 mm. La structure du rail de guidage est raisonnablement conçue, avec une excellente capacité de chargement, capable de résister à des charges multi-directionnelles, une installation pratique et un gain de place-. Dans l'assemblage automatisé et l'équipement de test de précision, il aide l'équipement à un alignement précis, à un mouvement fluide, à réduire les coûts de maintenance et à prolonger la durée de vie de l'équipement.

Nom du produit	Rail linéaire en acier inoxydable
Matériel	Acier inoxydable
Caractéristiques du produit	Acier inoxydable, haute résistance à l'usure-, haute précision, faible bruit, résistance à la charge-, interchangeable avec Shangyin.
Longueur	La longueur peut être personnalisée selon les exigences du client.
Conditionnement	1. Sac en plastique avec boîte ou caisse en bois. 2. Selon la demande du client.
Transport	Par service maritime/air/express.

Différences clés entre les rails linéaires en acier inoxydable et les guides linéaires conventionnels

Modèle	Guides linéaires standards	Rail linéaire en acier inoxydable
produits
Matériau de base	Principalement de l'acier à haute-carbone, souvent traité en surface-par trempe, chromage ou noircissement.	Acier inoxydable 304/316 contenant des éléments résistants à la corrosion-comme le chrome et le nickel, avec traitement de surface passivé.
Résistance à la corrosion	Faible; sensible à la corrosion due à l'humidité, au sel et aux produits chimiques ; sujet à la rouille avec une utilisation prolongée.	Exceptionnellement fort ; résiste à l'eau de mer, aux solutions acides/alcalines et aux désinfectants ; très résistant à la rouille.
Adaptabilité environnementale	Convient aux environnements industriels conventionnels secs, intérieurs et non-corrosifs (par exemple, machines-outils standards, lignes de convoyeurs).	Convient aux environnements humides, extérieurs et multi-corrosifs (par exemple, marin, chimique, médical).
Biocompatibilité	Aucune conception spécialisée en matière de biocompatibilité ; impropre au contact direct avec les aliments ou la peau humaine.	Répond aux normes de qualité alimentaire-et médicale- ; sans danger pour le contact direct avec les aliments, la peau humaine ou les produits pharmaceutiques.
Coût et durée de vie	Coût inférieur, avec une durée de vie stable dans des environnements secs mais sujet aux pannes dans des conditions corrosives.	Coût plus élevé, mais durée de vie 3 à 5 fois plus longue que celle des rails standards dans des environnements corrosifs.

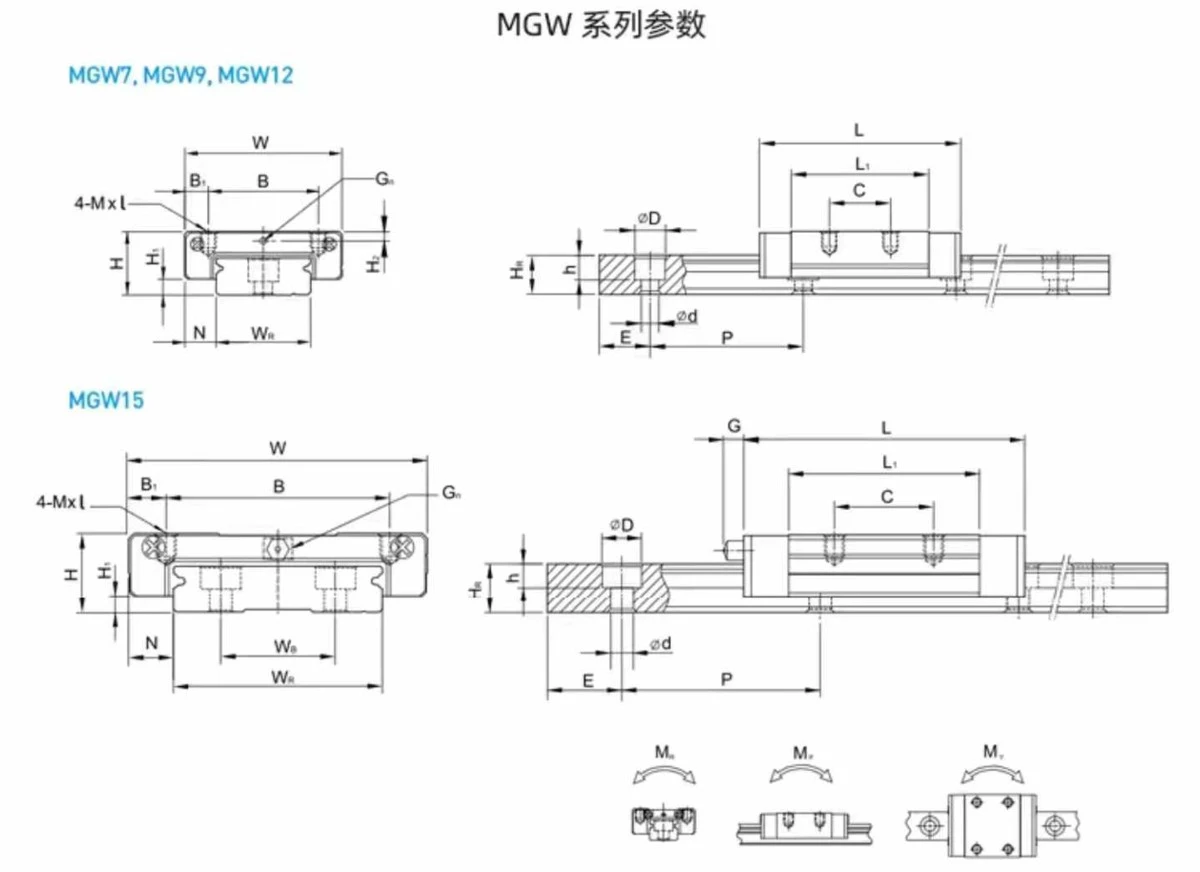

Paramètres de spécification

Modèle	Taille du composant (mm)			Taille du curseur (mm)										Taille de la glissière (mm)					Dimensions des vis de fixation pour rails de guidage	Charge nominale dynamique de base	Charge nominale statique de base	Couple statique admissible			Poids
																						M N-m	Député N-m	MON N-m	Bloc coulissant KG	Rail de guidage KG/M
	H	H1	N	W	B	B1	C	L1	L	XL	H2	WR	HEURE	D	h	d	P	E	(mm)	C (KN)	Co (KN)
MGW7C	9	1.9	5.5	25	19	3	10	21	31.2	M3*3	1.85	14	5.2	6	3.2	3.5	30	10	M3*6	137	2	15.07	7.14	7.14	0.020	0.51
MGW7H							19	30.8	41											1.77	3.14	2345	15.53	15.53	0.029
MGW9C	12	2.9	6	30	21	4.5	12	28	39.3	M3*3	2.4	18	7	6	4.5	3.5	30	10	M3*8	2.75	4.12	40.12	19	1896	0.040	0.91
MGW9H					23	3.5	24	39	50.7											3.43	6	54.54	34.00	34.00	0.057
MGW12C	14	3.4	8	40	28	6	15	31	46.1	M3*3.6	2.8	24	8.5	8	4.5	4.5	40	15	M4*8	3.92	5.59	70.34	27.80	2780	0.071	1.49
MW12H							28	45.6	60.4											5	8	102.70	57	5737	0.103
MGW15C	16	3.4	9	60	45	7.5	20	38	548	M4*42	3.2	42	9.5	8	4.5	4.5	40	15	M4*10	6.77	9	199	57	56.66	0.143	2.86
MGW15H							35	57	738											8.93	13	299.01	122.60	122.60	0.215

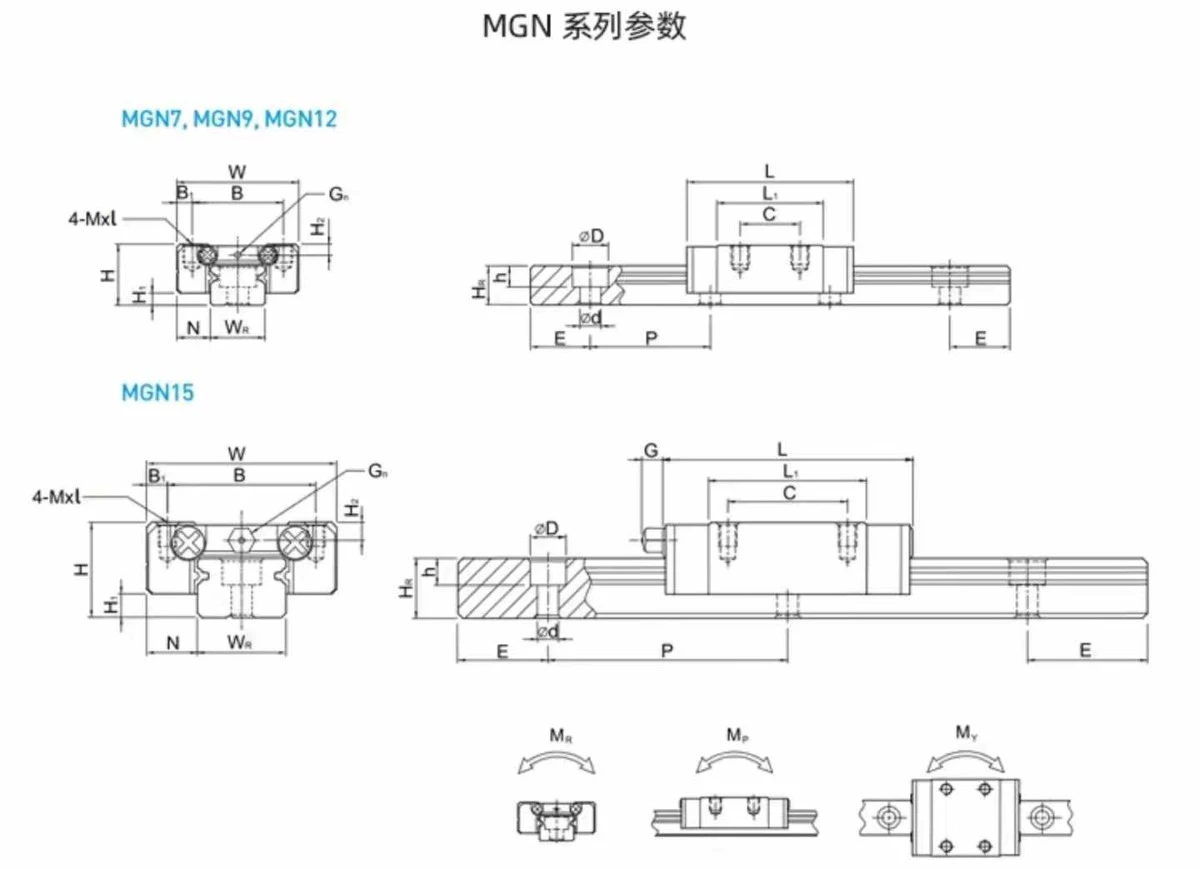

Modèle	Taille du composant (mm)			Taille du curseur (mm)										Taille de la glissière (mm)							Dimensions des vis de fixation pour rails de guidage	Charge nominale dynamique de base	Charge nominale statique de base	Couple statique admissible			Poids

																								M N-M	Député N-M	MON N-M	Bloc coulissant KG	Rail de guidage KG/M
	H	H1	N	W	B	B1	C	L1	L	L	GN	XL	H₂	WR	HEURE	D	h	d	P	E	(mm)	C (kN)	Co (KN)
MGN7C	8	15	5	17	12	2.5	8	13.5			1.2	M2x2.5	1.5	7	4.8	42	2.3	2.4	15	5	M2x6	0.98	1.24	4.7	2.84	2.84	0.01	0.22
MGN7H							13.00	21.80														1.37	1.96	7.64	4.8	4.8	0.015
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9		1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	1.86	2.55	11.76	7.35	7.35	0.016	0.38
MGN9H							16	29.9	39.9													2.55	4.02	19.6	18.62	18.62	0.026
MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7		2	M3x3.5	2.5	12	8	6	4.5	35	25	10	M3x8	2.84	3.92	25.48	13.72	13.72	0.034	0.65
MGN12H							20	32.4	45.4													3.72	5.88	38.22	36.26	36.26	0.054
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56	0.059	1.06
MGN15H							25	43.4	58.8													6.37	9.11	73.5	57.82	57.82	0.092

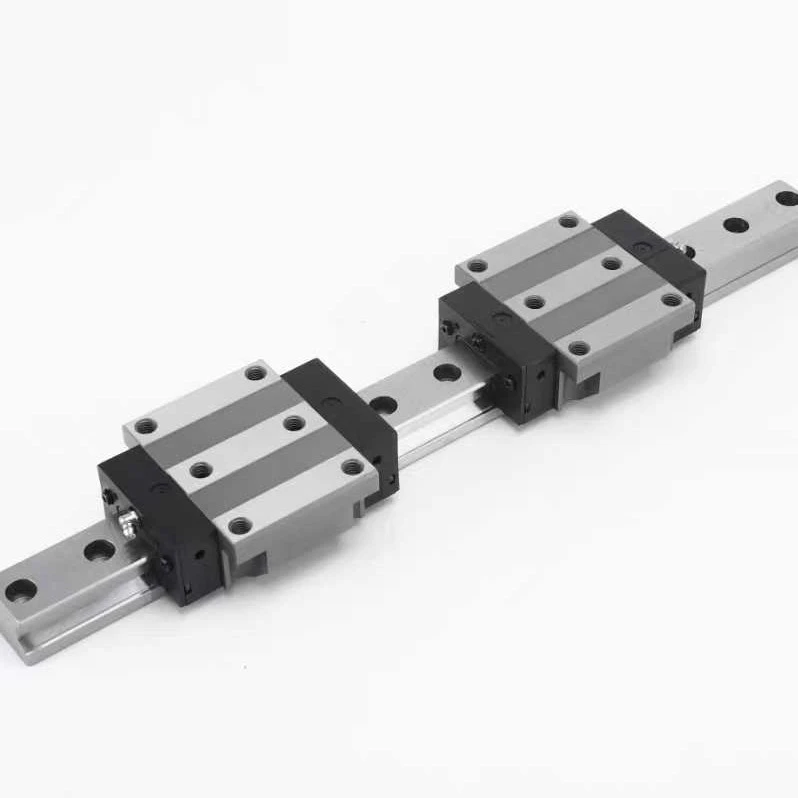

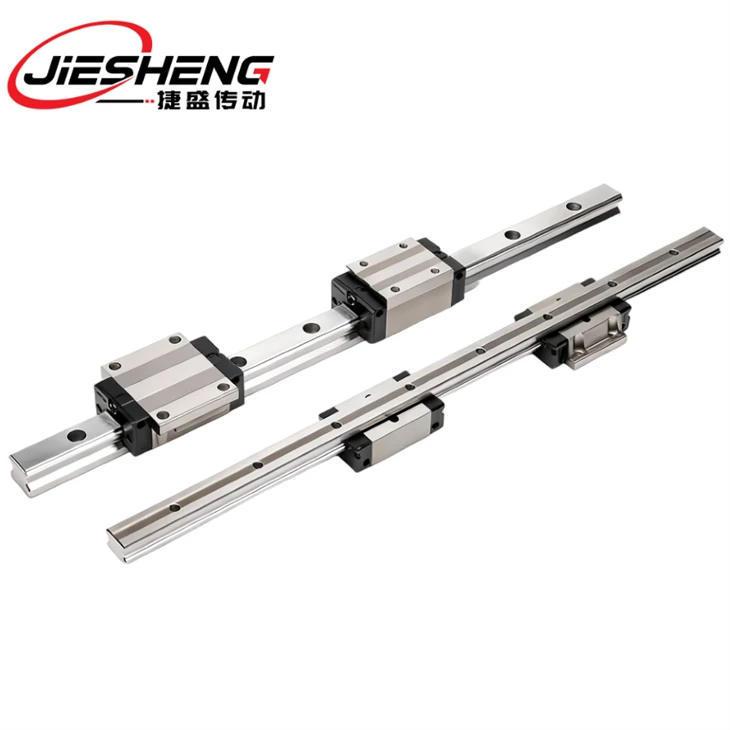

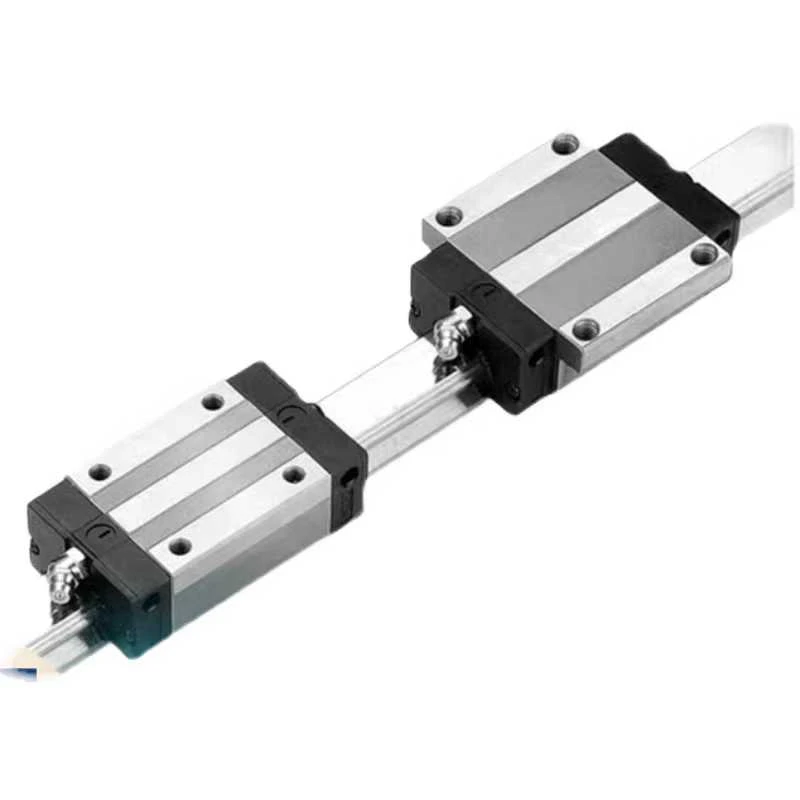

Affichage du produit

Application de scénario

Large gamme d'utilisation des roulements

Ventes directes d'usine, n'hésitez pas à acheter

Envoyer une demande maintenant

Domaines d'application des rails linéaires en acier inoxydable

Industrie alimentaire et des boissons

Convient aux machines de remplissage de yaourt, aux scelleuses de cartons, aux bandes transporteuses de fonds de gâteaux, etc. Résistant au nettoyage et aux désinfectants à haute -température, prévient la rouille et la contamination, répond aux normes d'hygiène alimentaire.

Industrie pharmaceutique et biotechnologique

Utilisé dans les machines de remplissage de gélules, les incubateurs de culture cellulaire, les lignes de remplissage de vaccins. Résiste à la corrosion des solutions pharmaceutiques, compatible avec les environnements stériles sans poussière-, répond aux exigences de propreté.

Industrie des semi-conducteurs et de l'électronique

Convient aux coupe-plaquettes, aux machines à coller des puces et aux instruments de test électroniques. Résiste au nettoyage à haute-fréquence, empêche les interférences des ions métalliques et garantit la précision de la production.

Équipement marin et extérieur

Utilisé dans les systèmes d'ancrage de navires et les robots sous-marins, résistant à l'eau de mer, au brouillard salin et à l'humidité pour garantir un fonctionnement stable des équipements extérieurs.

Secteur des dispositifs médicaux

Appliqué aux robots chirurgicaux, aux fauteuils roulants intelligents et aux équipements IRM, offrant une résistance à la rouille, une haute précision et une biocompatibilité pour répondre aux exigences médicales.

Industrie chimique et de la protection de l'environnement

Convient aux réacteurs à pesticides et équipements similaires, résistant à la corrosion acide et alcaline tout en maintenant la stabilité de la transmission.

Nos prestations

Pourquoi nous choisir ?

Double assurance qualité et conformité

Fabriqués en acier inoxydable 304/316 de haute-pureté, nos produits offrent une résistance à la corrosion, à l'usure et à la déformation. Fabriqués selon des processus de précision, ils sont conformes aux normes internationales ISO et DIN. Certifié en outre par FDA et ATEX, avec une traçabilité complète tout au long de la chaîne d'approvisionnement, garantissant à la fois la qualité et la conformité.

Approvisionnement stable, haute efficacité

Une chaîne d’approvisionnement mondiale garantit un approvisionnement suffisant en matières premières et atténue les risques de volatilité. Les spécifications standard sont expédiées le jour même-à partir du stock ; les spécifications personnalisées sont produites dans les 72 heures ; les commandes personnalisées complexes sont livrées en 5 à 7 jours. Combiné à une logistique mondiale efficace, cela raccourcit les cycles d’approvisionnement.

-Portée mondiale rentable

La production à grande échelle et les achats centralisés entraînent des réductions de coûts, offrant ainsi des solutions-à forte valeur ajoutée. Les dépenses de transport et de maintenance minimisées permettent aux clients internationaux d'accéder à des produits et services aux normes internationales-dans le cadre de contraintes budgétaires.

Assistance après-vente-personnalisée

Les rails personnalisés comprennent des schémas d'installation, des vidéos d'instructions et des manuels de maintenance. Des dossiers de service dédiés sont établis avec une consultation et un dépannage en ligne 24h/24 et 7j/7. La livraison》à la demande des consommables et la mise en service à distance garantissent un fonctionnement stable à long terme.

Contactez-nous

FAQ

Q : Quel est l'effet antirouille-dans un environnement humide ?

R : Parce qu'il est fabriqué en acier inoxydable, contenant du chrome, du nickel et d'autres éléments d'alliage, il peut former un film oxydant dense, qui a une forte capacité à résister à la rouille et à la corrosion dans un environnement humide. Cependant, il nécessite toujours un entretien régulier, comme l'application d'une huile protectrice, lorsqu'il se trouve pendant une longue période dans un environnement très humide et contenant du sel-.

Q : L'installation est-elle difficile et compliquée ?

R : Le processus d'installation est relativement fixe, vous devez nettoyer la surface de montage, localiser le rail de guidage, puis serrer les vis selon le couple spécifié. Cependant, l'installation d'équipements de haute-précision nécessite des compétences élevées de la part des travailleurs, des outils d'installation, la nécessité de contrôler strictement la précision de l'installation, sinon elle affecte le fonctionnement de l'équipement.

Q : Pouvons-nous visiter votre usine ?

R : Bienvenue pour prendre rendez-vous pour une visite sur site, nous proposons un accueil professionnel, des-visites complètes de processus et des explications techniques, équipés d'usines certifiées ISO et d'équipements de pointe, une assistance aux clients internationaux avec des services de traduction et de-enlèvement et dépôt-.
