Comment choisir le bon cours de précision de logement pour votre équipement?

Premièrement, le noyau technique du niveau de précision: de la norme aux indicateurs quantitatifs

{{0}} Analyse du système de précision international de la norme ISO (ISO 492): la précision des roulements de support d'extrémité de vis à billes est divisé en p0 (niveau ordinaire), p6 (c7), p5 (c5), p4, p2 cinq niveaux, les indicateurs de base incluent:

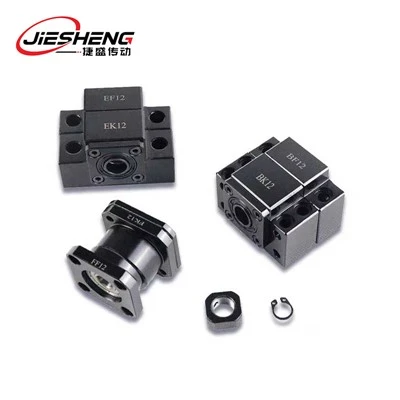

Core competitiveness of lithium battery equipment bearing housings

Tolérances dimensionnelles:Tolérance au trou de niveau C7 ± 0,01 mm, niveau C5 ± 0,005 mm (diamètre de trou de 50 mm, par exemple);

Tolérance au formulaire et à la position:Roundté C7 inférieure ou égale à 0,005 mm, C5 inférieure ou égal à 0,002 mm, erreur de cylindricité réduite de 50%;

Rugosité de surface:C7 Grade Raceway Ra inférieur ou égal à 0 . 8 μm, C5 Grade RA inférieur ou égal à 0,4 μm, doublant la précision de contact.

AGMA Standard (American Gear Manufacturers Association):Augmentez l'exigence de coefficient de rigidité pour les conditions de travail robustes, la rigidité du boîtier de roulement de qualité C5 est 40% plus élevée que celle de la qualité C7, qui convient aux scénarios à torque élevé tels que les boîtes de vitesses .

Deuxième . Analyse approfondie des conditions de travail: modèle de décision de sélection multidimensionnel

Charge dynamique - Matrice de correspondance de précision

Le type de charge	Équipement typique	Précision recommandée	Risque de précision insuffisante
Charge légère (<10kN)	Rails de dispositifs électroniques	C7	Il n'y a pas d'effet notable, mais la haute précision peut augmenter la durée de vie
Charge moyenne (10 ~ 30kn)	Bras robotique automatisé	C5~C7	Les vibrations provoquent des écarts de positionnement (e . g . Robots de soudage)
Heavy Duty (>30kn)	Spindle de broyeur de mine	C7	La rigidité est priorisée et le coût de haute précision proliféra
Charges de choc	Équipement de forgeage	C7	Haute précision, facile à provoquer la micro-déformation en raison d'un impact

Troisièmement, le programme de sélection personnalisé de l'industrie (avec des données mesurées)

1. Équipement de semi-conducteur (plate-forme d'exposition à la lithographie)

Exigences de base:positionnement nanométrique (± 0,001 mm), interférence anti-magnétique

Sélection de la configuration:Boîtier de roulement en céramique C5 (coefficient de dilatation thermique de 1,5 × 10- ⁶ / degré), avec les roulements de contact angulaire P4

Données mesurées:200 mm de course, l'écart positionnel de la qualité C5 est réduit de 0,012 mm à 0,003 mm, et le rendement de la plaquette est augmenté de8% . Données de mesure:Dans les 200 mm de voyage, l'écart positionnel de la qualité C5 est réduit de 0 . 012 mm à 0,003 mm par rapport à la qualité C7, entraînant une augmentation de 8% du rendement de la plaquette.

2. Nouveau système de conduite électrique pour véhicules énergétiques

Conditions de travail: 4000 ~ 15000 tr / min du fonctionnement de vitesse variable, charge alternative 15 ~ 40Kn

Controverse de sélection:

Solution traditionnelle:Boîtier de roulement en fonte de grade C7, bruit supérieur ou égal à 75 dB, vie 20, 000

Solution optimisée:Boîtier de roulement en alliage en aluminium C5 (traitement thermique T6), bruit inférieur ou égal à 68 dB, vie 35, 000 (coût augmenté de 15%, maisLe coût total du cycle de vie réduit de 30%) 3. Solution optimisée:Boîtier de roulement en alliage en aluminium de qualité C5 (traitement thermique T6), bruit inférieur ou égal à 68 dB, durée de vie 35, 000 (augmentation des coûts de 15%, mais la réduction du coût du cycle de vie complet de 30%)

3. Wind Power Gearbox (SET 3MW)

Calcul économique:

Logement de roulement de grade C7 (coût 20, 000 RMB): cycle de maintenance 6 mois, coût de maintenance annuel 12, 000 RMB, cycle de remplacement de roulement 3 ans

Logement de roulement de grade C5 (coût 35, 000 RMB): cycle de maintenance 12 mois, coût de maintenance annuel 0,5 millionrmb, cycle de remplacement de roulement 5 ans

Conclusion: Le coût total de 5 ans de la note C5 économise 25, 000 RMB, applicable à l'énergie éolienne offshore et à d'autres scénarios de maintenance difficiles . Conclusion

Outils de sélection des frontières et prédiction des risques

1. Système de sélection de jumeaux numériques

Paramètres d'entrée:Spectre de charge (forme d'onde du domaine temporel), courbe de vitesse de rotation, plage de fluctuation de température ambiante

Résultats de sortie:

Recommandation du niveau de précision (E . g ., C5.7, la solution optimale entre C5 et C7)

Prédiction de vie de la fatigue (erreur inférieure ou égale à 5%)

Diagramme de nuages modaux de vibration (identifier les points de résonance potentiels)

2. Avertissement précoce du risque d'excès de précision

Cas:La machine d'emballage alimentaire (vitesse 500 tr / min) a sélectionné le boîtier de roulement C5, en raison des exigences de précision de montage élevées (coaxialité inférieure ou égale à 0 . 005 mm), ce qui a entraîné une augmentation du taux d'assemblage de 60%, après le passage à la grade C7, le taux de réussite a été augmenté à 98% et le coût a été réduit de 40%.

Cinq, évaluation des fournisseurs et points de personnalisation non standard de

Outils de vérification de précision:Obliger les fournisseurs à fournir des rapports CMM (tels que la précision de Zeiss Prismo inférieure ou égale à 0,0015 mm) et les tests sur place:

Runout radial dynamique:Niveau C5 inférieur ou égal à 0,003 mm, niveau C7 inférieur ou égal à 0,008 mm

Test d'élévation de la température:3, 000 RPM fonctionnant pendant 2 heures, l'élévation de la température du niveau C5 inférieur ou égal à 15 degrés, le niveau C7 inférieur ou égal à 25 degrés

Scénarios personnalisés non standard:

Environnement de vide:C5 Grade + Titanium Alloy (Rate de dépassement <10- ⁹pa ・ m³ / s)

Environnement à basse température (-40 degré):C5 Grade + alliage à base de nickel, avec une augmentation d'écart de 0 . 005 mm pour compenser l'expansion thermique.
